用 DDS 開發 ROS 2.0


前言

這篇文章想要向大家介紹ROS 2.0的底層實作概念,雖然比較不會有程式實作的討論,但我覺得這一塊的深度滿值得介紹的,因為使用ROS有好幾種層次:

  1. 使用ROS的各種工具來建立自己的應用
  2. 在開發上碰到一些問題,修改現成的package來滿足自己的需求
  3. 開發自己的演算法,發布自己的package給其他人使用
  4. 協助開發與維護ROS的核心

這篇文章要討論的議題已經落在第四個層次,所以對於一般的使用者來說,可能不太具有直接應用的價值,但如果對於ROS的底層實作有更深入的理解(知道他是怎麼開發出來的、有哪些限制、有哪些優點),就可以在利用ROS撰寫自己的應用時,更能開發出效能最佳化的應用。

為什麼要開發ROS 2.0?

事實上,如果ROS 1.0 已經足夠完美,那我們就沒有必要討論ROS 2.0。不過事情當然不是這樣,因為ROS 1.0在開發的時候,是圍繞著一隻機器人來開發的,雖然當初的設計已經讓ROS變得很有彈性,可以被應用在各式各樣的機器人上,但是隨著使用者越來越多,超乎開發者想像的使用情境也越來越多。

也就是說,如果開發者們不積極地開始開發下一代的ROS,遲早會無法滿足越來越複雜而多樣化的需求。對於這些使用情境的具體描述,可以參考這裡

開發ROS系統需要實現的模塊

首先來談論一下建立整個系統上,需要考慮的幾個重點:

  • Discovery功能
  • Publisher-Subscriber功能
  • Service 與 Action功能

Discovery功能的意義是,只要有新的node啟動,就能在整個ROS node的網路中被看見(概念很像是我打開手機的wifi熱點分享,其他裝置就應該要可以發現有這個wifi熱點)。

接下來的Publisher-Subscriber功能、Service功能跟Action功能其實就是ROS使用者熟悉的Topic、Service跟Actionlib啦,本質上這幾種功能在處理的都是node之間的溝通(也就是程式之間的溝通,大家可以想像要讓一隻機器人正常運作,電腦上需要運行的程式一定是很多個,而且需要彼此溝通,所以底層的溝通機制需要有人來實作,不然就是…想開發機器人程式的你得自己實作)。如果你不太確定自己知不知道我在說什麼,可以看看這一篇區分Topic、Service跟Actionlib的文章

DDS的系統層概念

想要實作上面這些功能,DDS並不是唯一的選擇,但是,OSRF(Open Source Robotic Foundation)的開發者經過嘗試之後,覺得這是最好的開發選項。細節理由可以看延伸閱讀的第3篇文章,這部分已經有中文翻譯了。

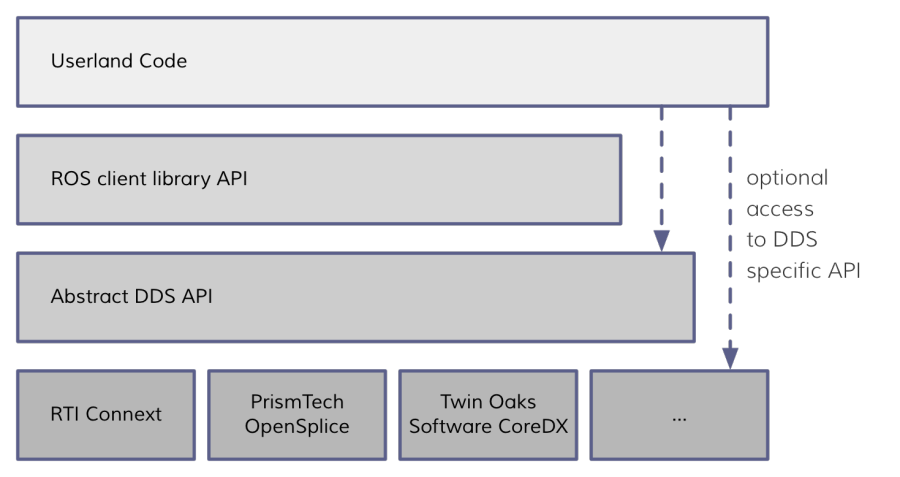

api_levels

從上面這張圖可以清楚地看出,使用者所需要接觸到的只有最上面的兩層。使用者自己寫的code就屬於Userland Code,而使用者自己寫的code中呼叫到的ROS API (例如ros::init())就屬於ROS client library API,而DDS的API則是在更底層被ROS client library API所使用。

有趣的地方是,為了保持彈性,OSRF的開發者們希望使用者可以自己選擇底層使用的是哪一個版本的DDS (DDS像是一種標準,所以可以有不同公司提供自己的實作版本)。

一點細節的延伸

上面討論的都是概念的理解,對於技術有興趣的你想必沒辦法接受,所以就讓我們來看一點技術細節吧!

我們還是一樣先站在開發者的角度,最基本我們需要提供的工具就是Node初始化的函式對吧,這個函式的長相就像:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
Node::Node(std::string name): running_(true)
{
/*----------------------親切的中文註解來囉!!!----------------------*/
nodes_.push_back(this);
subscription_iterator_ = subscriptions_.end();
name_ = name;
//取得了DDS的DomainParticipantFactory的instance,很像是一個node產生器的感覺
dpf_ = DDS::DomainParticipantFactory::get_instance();
checkHandle(dpf_.in(), "DDS::DomainParticipantFactory::get_instance");
DDS::DomainId_t domain = DDS::DOMAIN_ID_DEFAULT;
//實際產生一個participant,應該就是一個node
participant_ = create_participant( domain, PARTICIPANT_QOS_DEFAULT, NULL,DDS::STATUS_MASK_NONE);
checkHandle(participant_.in(), "DDS::DomainParticipantFactory::create_participant");
/*----------------------看到這裡就好囉!!!----------------------*/
// Create the default QoS for Topics
DDS::ReturnCode_t status = participant_get_default_topic_qos(default_topic_qos_);
checkStatus(status, "DDS::DomainParticipant::get_default_topic_qos");
default_topic_qos_.reliability.kind = DDS::BEST_EFFORT_RELIABILITY_QOS;
// Create the default QoS for Publishers
status = participant_get_default_publisher_qos(default_publisher_qos_);
checkStatus(status, "DDS::DomainParticipant::get_default_publisher_qos");
default_publisher_qos_.partition.name.length(1);
default_publisher_qos_.partition.name[0] = "ros_partition";
// Create the default QoS for Subscribers
status = participant_get_default_subscriber_qos(default_subscriber_qos_);
checkStatus(status, "DDS::DomainParticipant::get_default_publisher_qos");
default_subscriber_qos_.partition.name.length(1);
default_subscriber_qos_.partition.name[0] = "ros_partition";
// Create a waitset for spin
waitset_ = new DDS::WaitSet();
// Create a parameter server for this node
create_parameter_server(name);
}

大家先不要嚇到,一下有太多細節本來就不可能看懂,大家只需要看我用註解標記起來的區域,體驗一下什麼叫做ROS client library API呼叫DDS API的感覺就好。

那對於一個使用者來說,假設我今天要啟動一隻機器人,那就需要呼叫建立node的函式,看起來就像:

1
2
3
4
5
TurtleApp(int& argc, char** argv): QApplication(argc, argv)
{
rclcpp::init(argc, argv);
nh_ = rclcpp::create_node("turtlesim");
}

你一定覺得奇怪,rclcpp::create_node()跟上面我講的Node::Node()建構子根本接不起來啊? 所以這邊就要補上一點點程式碼,想必你就懂了:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
void rclcpp::init(int argc, char** argv)
{
if (globally_initialized)
{
throw AlreadyInitializedError();
}
/* Register a signal handler so DDS doesn not just sit there... */
if (signal(SIGINT, Node::static_signal_handler) == SIG_ERR)
{
fputs("An error occurred while setting a signal handler.\n", stderr);
}
globally_initialized = true;
}
Node::Ptr rclcpp::create_node(const std::string &name)
{
return Node::Ptr(new Node(name));
}

總結

OK!簡介就到這邊啦,如果對於實作細節有興趣深入的讀者,不妨去看看ROS 2.0的github repo,詳細的程式碼全部都是開源的,所以可以從中學習開發的細節。

延伸閱讀

  1. 為什麼要開發ROS 2.0?
  2. 使用ZeroMQ跟相關的函式庫來開發ROS
  3. 使用DDS來開發ROS (仍在趕工中,歡迎開issue催促翻譯者QQ)
  4. ROS 2.0 wiki
  5. ROS DDS Prototype (Github Repo)
