透過製作 Babel-plugin 初訪 AST


Posted by ArvinH on 2018-09-22

前言

最近公司同事組了 Design pattern 的讀書會,剛好這週研讀到 Visitor Pattern 時,同事介紹說我們每天在用的工具 Babel 就是採用 Vistor Pattern,透過 visitor 拜訪 AST (Abstract Syntax Tree),進而將程式碼進行對應轉換。

這除了勾起我前陣子想要了解 AST 的想法外,也再度提醒我對於 Babel Plugin 背後的實作方式不太了解,只知道像是 ESLint, UglifyJS 或是 Webpack,他們的核心都是用到了 AST 來實現程式碼的檢查、分析與操作,但並不曉得實際上要如何使用。

此外,我先前其實都沒有想過要自己寫 Babel Plugin,總覺得 Babel 的 Plugin 就是要很一般化,大家都能使用的,但其實不然啊,自己的專案或甚至是公司團隊內的專案,只要能有助於大家的工作效率,就算只給內部使用又何妨?明確定義好使用的情境跟 Style 即可。

因此這次就決定花點時間來學習如何實作 Babel Plugin,並透過實作 Babel Plugin 的過程,一同了解 AST 的概念。

一直提到 AST,到底什麼是 AST?

AST 的全文是 Abstract Syntax Tree,中文大多翻作抽象語法樹,主要是將我們 人類 所寫的程式語法,轉換成 程式 比較容易閱讀的語法結構,並以樹的資料結構來儲存。

直接來個例子,先讓大家看看 給人類看的 code給程式讀的 code 之間的差異:

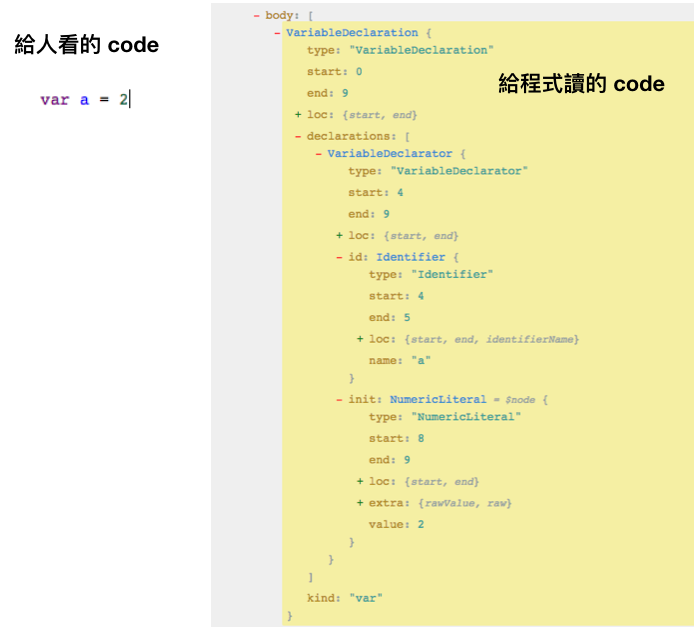

Human code vs Program code(AST)

左邊的程式經過 Parser 的轉換後,就會產出右圖中的 AST。

在遠古的 Nestcape 時代,對於 Javascript 的 AST 有許多種實作,而後來為了解決一致性的問題,ESTree 這個組織定義了現今通用的 AST specification

像是我們現在常用的 Babel 所使用的 AST 就是基於 ESTree 的規範延伸修改的。

那 Babel 這些工具到底拿 AST 來做什麼呢?

稍稍回想一下,Babel 或是 ESLint 在我們平日的開發中扮演了什麼角色?

情境大概是:

你用 ES6 寫了一段 arrow function,而 Babel 會幫忙轉換成 ES5 的匿名函數,同時 ESLint 可能會顯示 Warning 告知你的括號前面必須要留有空格。

這段描述當中,Babel 其實將你的 code 透過三個 stage 來處理:parse, transform, generate.

而其中,AST 其實就出現了兩次:

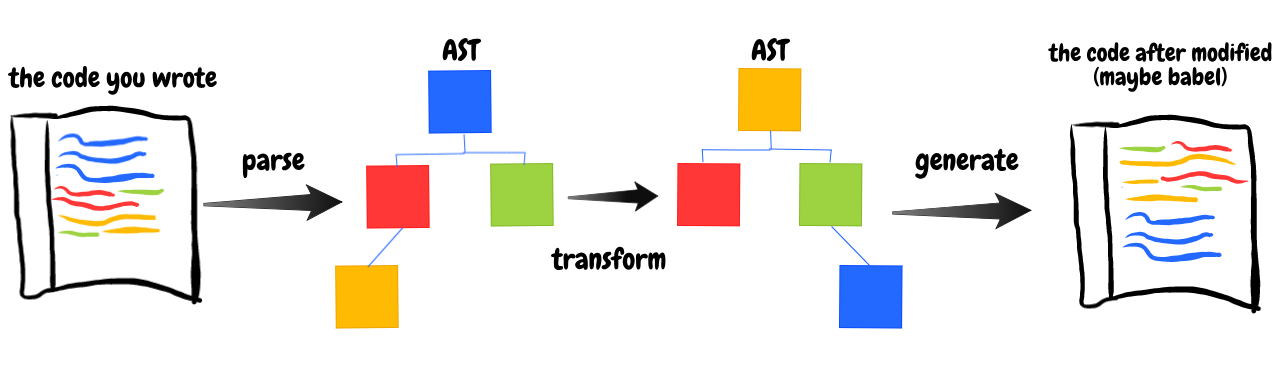

The role AST plays in babel

  • Parse stage

    你寫的 js code 會經由 js parser 轉換為 AST,當然其中會透過 Lexical AnalysisSyntactic Analysis

  • Transform stage

    而這時 Babel plugin 與 ESLint plugin 就可以介入你的程式進行改造,幫忙轉換成 ES5 的匿名函數以及審視你的程式,決定是否要提示 Warning 的這兩個動作就是在這個階段發生的,我們將 Parser 解析後的 AST 改造成我們想要的樣子。

  • Generate stage

    最後,改造完成的 AST 會再被 generator 轉換為一般的 code 輸出。

常用的 js parser 有很多種,像是 babylon, acorn, esprima 等等,而所謂的 Babel plugin 或是 ESLint plugin,則可以看作是一種 Transformer。

窺探一下 AST 的內容

在實作 Plugin 前,先了解一下 AST 的長相對之後會比較有幫助。

開始之前先介紹兩個常用網站:

  • AST Exporler

    超棒的網站,在上面可以邊看原始程式碼根據不同 Parser 所建構出來的 AST,也能切換不同 Transformer 來實作 Plugin 內容。

  • JAVASCRIPT AST VISUALIZER

    主要是將 AST 視覺化,對於理解整個程式碼的 AST 結構能有比較清楚 Overview。

不過我個人是覺得 AST Exporler 就足夠了, VISUALIZER 雖然能看到圖像化的樹狀結構,但操作起來不是很順暢,也無法直接在上面撰寫 Transformer。所以下面都會以 AST Exporler 為使用工具來介紹。

現在我們以一個比最開始稍稍複雜一點的簡單範例來解析,在這邊我們採用與 Babel 相同的 Parser - Babylon7

我們的原始程式碼如下,定義 ab 兩個變數,以及一個 add function:

const a = 2
const b = 3
function add(a,b) {
  return a+b
}

一步一步來看,const a = 2 的 AST 會長這樣:

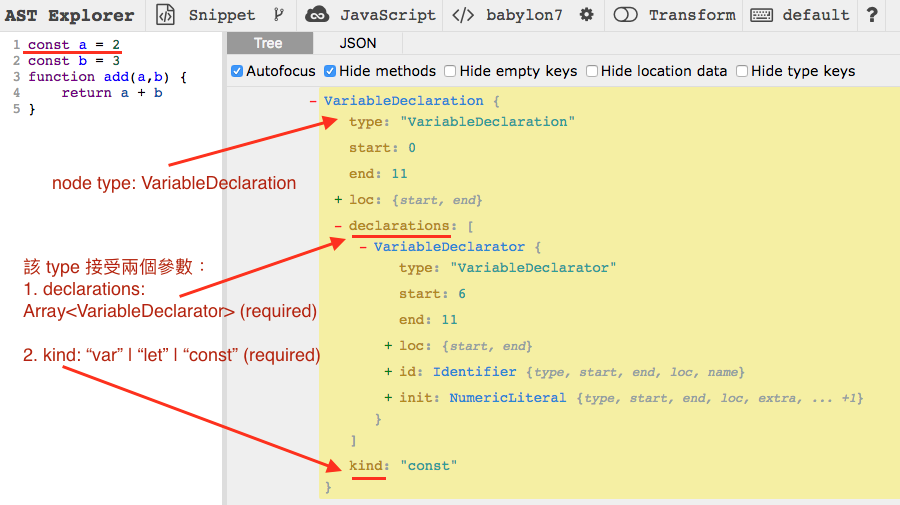

AST Explorer example 1

你的程式碼在 AST 當中,會被拆解成各種 node 來存放表示,而每一個 node 都有自己的 type,各種 type 有其特定的屬性參數,以上圖為例:

const 在 AST 中就是ㄧ個 typeVariableDeclaration 的 node,這個 node 必須包含兩種屬性, declarationskind

kind 很好理解,意指我們的 VariableDeclaration 可以有三種類型(var, let, const), 而 declarations 看起來就是存放你所宣告的變數,像 a = 2,但他是 Array of VariableDeclarator,我們不是只有宣告一個變數嗎?

其實是要應付這種寫法:const a = 2, b = 3,需要能接收多個 VariableDeclarator

VariableDeclarator 這種 type 的 node 代表的就是 a=2 這種宣告式,其中包含兩個屬性 idinit,我們將其展開看看:

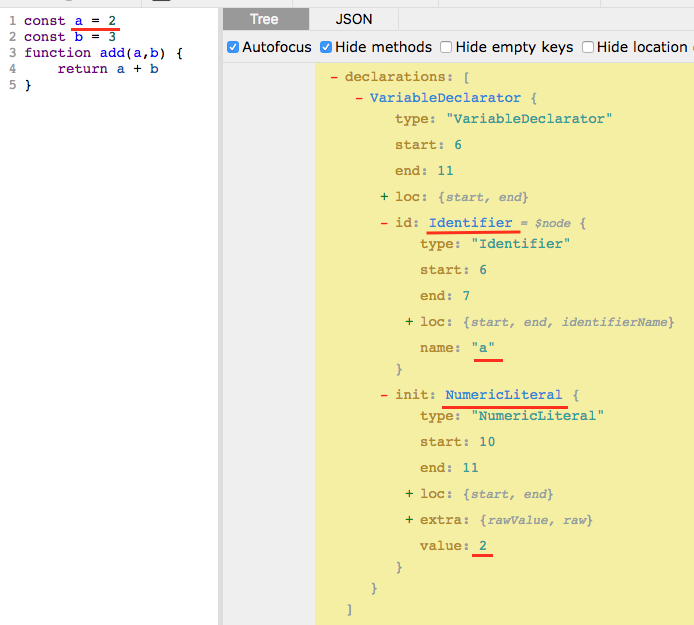

AST Explorer example 2

id 屬性所接受的是 identifier 這個 type 的 node,代表該 VariableDeclarator 的 identity。該 node 只需要一個 name 屬性,也就是他的名稱,在這邊的例子中當然就是 a 囉。而 init 則是這個 VariableDeclarator 的初始值,因為我們程式中是初始 a2,所以這個 init 屬性就會連到一個 NumericLiteral type 的 node,擁有 value2 的屬性。

此外,眼尖的讀者想必都有發現到,每個 node 都有 start, endloc 這三個屬性,這是用來代表該 node 在程式的第幾行第幾列。

看到這邊應該對於 AST 的結構會有點感覺了,基本上就是 Parser 會先將你的程式切成多種 tokens,接著依照類別來區分是哪種 node,最後從程式結構上一一把 node 串接,形成一顆完整的 Abstract Syntax Tree。如果覺得剛剛用 AST Explorer 轉化的格式不夠清楚,這邊補充一下同樣程式用 VISUALIZER 出來的 AST 長相,應該會對 AST 的結構更有感受:

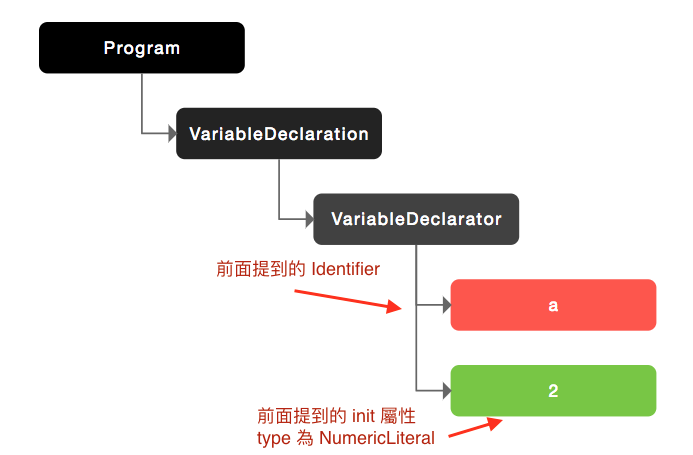

ast visualizer

範例程式中我們還有使用到 function,他長出的 AST 與宣告變數在 node type 上有不少差異,但大體結構就如同上面介紹的一般,這邊就不再贅述,相信看到這邊的讀者也有能力自己去 AST Explorer 玩玩看了!寫些簡單的程式,看看他們經由 Parser 轉換後,會產生怎樣的 AST,每種語法所對應的 node type 又是什麼。

懂了 AST,來實際應用一下,開始製作 Babel Plugin 吧!

出發,總要有個方向。

要做 Plugin 也得要先決定要做什麼。

剛好在工作上常常會用到 React-intl 這個套件來幫忙處理 i18n,他的使用方法還算簡單,當一些基本設定做好以後,你只要用其提供的一個特殊元件 <FormattedMessage />,放入對應文字的 id 即可,像是: <FormattedMessage id="#words-need-i18n" />

雖然實際上已經非常簡單了,但我還想更懶一點,能不能直接輸入 {'#words-need-i18n'} 就好呢?

像是能把:

<div>
  {'#words-need-i18n'}
</div>

轉換成:

<div>
  <FormattedMessage id="words-need-i18n" />
</div>

可以!自己寫 Plugin 就可以!

撰寫 Babel Plugin 的起手式

先到 AST Exporler 開啟一個新的頁面,接著在上方列表選取好 Parser (Babylon7) 與 Transformer (Babel7),並在旁邊的程式區塊內寫上一點範例程式,就是你預期能被 Babel 認得並轉換的"新"程式碼,以我的例子就是:

<div>
  {'#words-need-i18n'}
</div>

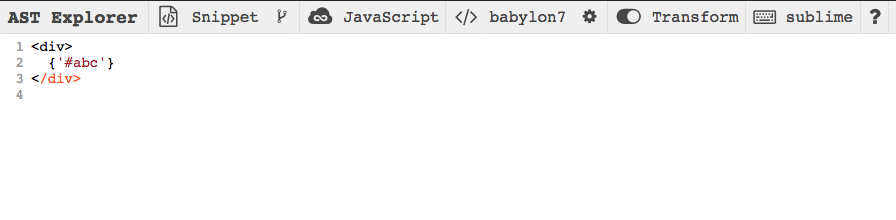

Babel plugin step 1

接著看看你的 AST 長什麼樣子,想想你該怎麼修改他:

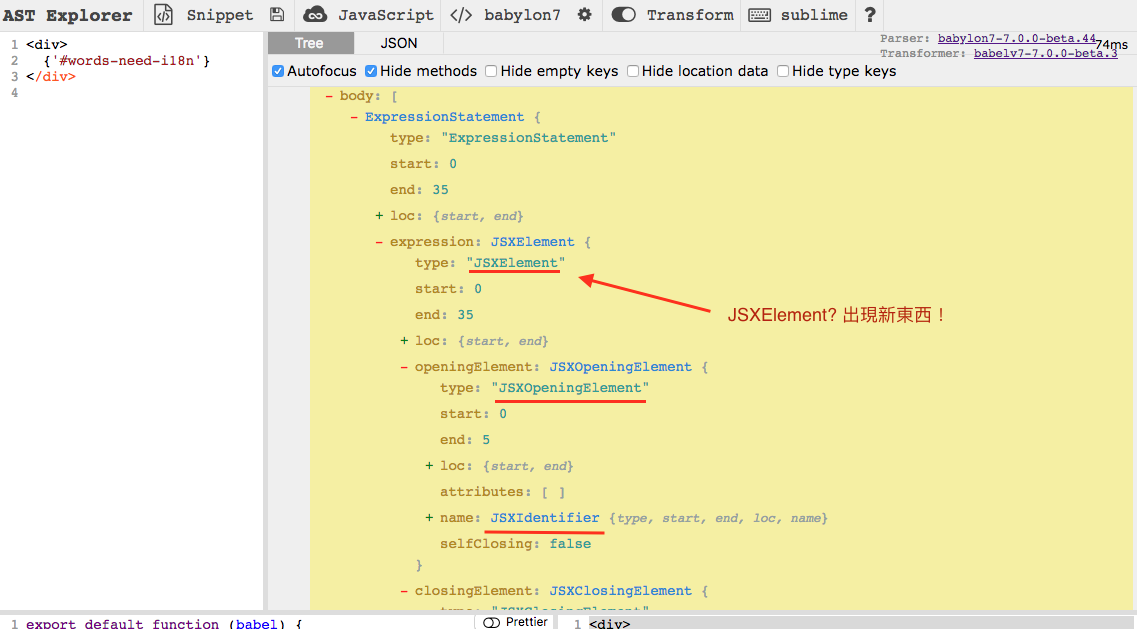

Babel plugin step 2

出現沒看過的 type 了!沒關係,在剛開始撰寫 Plugin 的過程中一定會遇到許多沒看過的 type 或是不清楚他的屬性型別,好在 babel 有一份非常詳細的 handbookdocs 可以查閱,只要到上面 ctrl + f 一下,應該都能在上頭找到你所需要的知識。

準備好測試程式碼、了解測試程式碼的 AST、也有了工具書可以查,就能毫無懸念的開始撰寫 Babel plugin 了。

Babel plugin 之 Transform、Visitors、Traversal

還記得我在最一開始說過,Babel 大量使用到了 Visitor pattern 嗎?就是用在這邊!

之所以 Babel 能夠輕易解析你的程式碼,並且進行各種修改操作,依賴的就是各種 visitors 在 AST 上進行 traverse,當遇到對應的 node 時,visitor 就會做出相對的操作,進而將輸入的程式碼 transform 成預期的結果,這就是整個 Babel plugin 的實作核心。

Babel plugin 的基礎結構

若你剛剛有照著我的說明,在 AST Exporler 上方列表選取好 Parser 與 Transformer,那左下角應該會出現類似下方的程式區塊:

export default function (babel) {
  const { types: t } = babel;
  return {
    name: "ast-transform", // not required
    visitor: {
      Identifier(path, state) {
        path.node.name = path.node.name.split('').reverse().join('');
      }
    }
  };
}

這是 AST Exporler 上的預設 template,基本的 Babel plugin 也就是長這樣。

你會接受一個 babel 物件,其中我們會需要的是 babel.types,在之後新增修改 node 時會不斷地用到,因此最好存成一個變數,省去 chain lookup。

而基本上你要做的就是回傳一個 visitor object,其中定義以 node type 為名的 funciton,接收兩種參數:pathstate

  • path
    path 代表的是在 traverse AST 過程中,連接 node 之間的邊。所以你可以用 path.node 取得目前的節點,也可以用 path.parent 取得父節點。
    此外,path 還能透過 path.traverse 來在原有的 visitor 內進行 nested visiting,這對於想要讓 visitor 在某個特定 visitor 執行後再執行時很有幫助,可以參考 handbook 範例

  • state
    state 的用法在 handbook 上也沒有說得很明確,我的理解是一個貫串整個 traverse 過程的 global state,你可以在任意階段修改 state。其中也包含你想讓使用 plugin 的使用者傳入的 options 設定

以上述 template 為例,你的 visitor 在遇到 type 為 Identifier 的節點時,就會執行 path.node.name = path.node.name.split('').reverse().join('');,也就是將該 Identifier node 的名稱給顛倒過來。

此外,Visitor 在 traverse AST 的過程中,會在節點上進進出出,所以其實我們是可以定義 enterexit 的函式來進行操作的:

const MyVisitor = {
  Identifier: {
    enter() {
      console.log("Entered!");
    },
    exit() {
      console.log("Exited!");
    }
  }
};

handbook 中有更多詳細介紹

動手撰寫自己的 Visitor

知道基礎架構後,就可以開始撰寫 Visitor 了!

但你可能會有點沒頭緒該怎麼開始,因為你不知道要從哪個 node type 的 visitor function 開始寫。這就是 AST Exporler 的好處了,你只要將游標停放在編譯前的程式碼的任意位置上,右邊的 AST 樹就會自動 Focus 到對應的節點上頭(前提是要記得選取上方的 AutoFocus,預設會是啟用的):

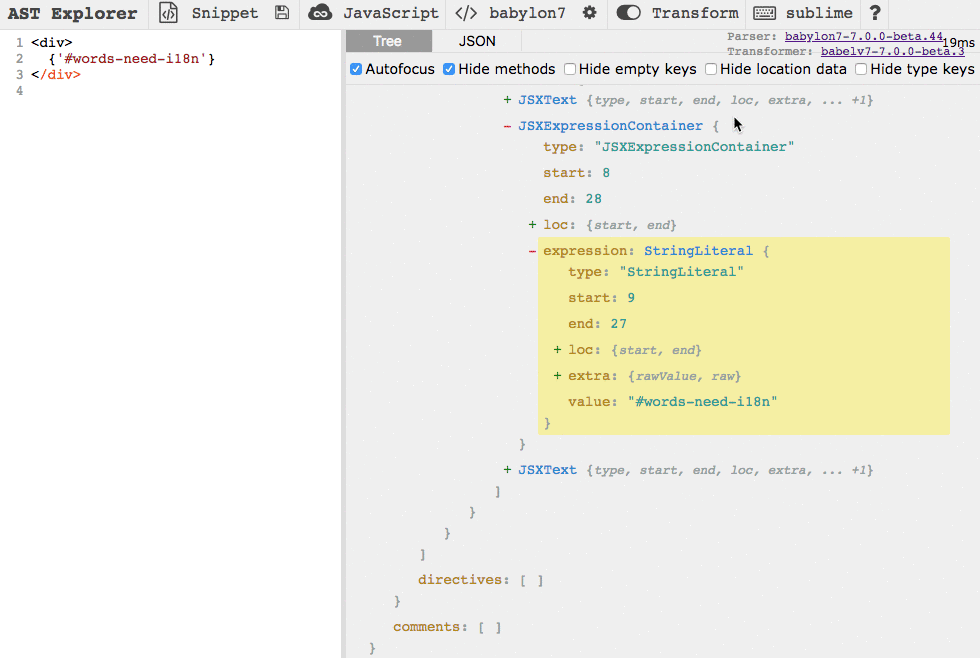

Find the node we need

以範例來說,我們要轉換的是 {'#words-need-i18n'},將游標指上去後發現他是一個 type 為 StringLiteral 的 node,這就是我們要撰寫的 visitor function!

export default function (babel) {
  const { types: t } = babel;

  return {
    name: "i18n-transform", // not required
    visitor: {
      StringLiteral(path) {
        // some logic in here
      }
    }
  };
}

接下來把需要的邏輯填寫上去:

visitor: {
  StringLiteral(path) {
    if (path.parent.type !== 'JSXExpressionContainer') return
    if (path.node.value.startsWith('#')) {
      path.parentPath.replaceWith(
          t.JSXElement(
              t.JSXOpeningElement(
                  t.JSXIdentifier('FormattedMessage'),
                    [t.JSXAttribute(
                      t.JSXIdentifier('id'),
                        t.StringLiteral(path.node.value.replace('#',''))
                    )],
                    true
                ),
                null,
                [],
                true
            )
        )
    }
  }
}


在前面有介紹到,path 代表連接著目前被拜訪到的節點,所以我們能用 path.node.value.startsWith('#') 來檢查目前節點的值是否為我們想要的(開頭為 hashtag)。但由於 StringLiteral 感覺得出來是到處都會出現的 node type,所以我們需要設立一些條件:當 path.parent.type !== 'JSXExpressionContainer' 時,我們就 bypass 這次的 visit 操作。所謂的 JSXExpressionContainer 就是在 jsx 中的 { }

當條件都成立時,也就代表我們的 visitor 成功找到我們想轉換的程式碼 {'#words-need-i18n'}。這時聰明如你,一定會想說那就把 path.node 替換掉就好了吧!

但是,path.node 目前指到的是 StringLiteral,也就是 #words-need-i18n,外面還有一層 JSXExpressionContainer,我們不能直接使用 path.node.replaceWith 來替換程式碼,我們要連同上一層都一起換掉,因此這邊需要使用 path.parentPath.replaceWith。以圖像表示的話大概像這樣:

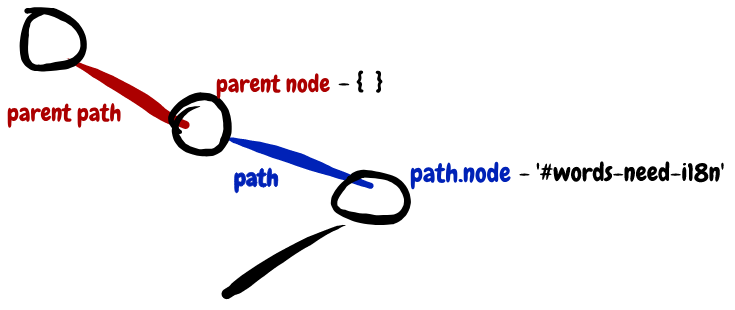

需要找到 parent path 來直接從上層替換程式碼節點


接著,replaceWith 接收你要替換的節點當作參數,而這時我們最一開始宣告的 const { types: t } = babel; 就派上用場啦!

babel.types 可以幫我們創建出各種 type 的 node,也提供許多 type checking 的 function,像是剛剛我們檢查 path.parent.type 的地方其實應該更改為 !t.isJSXExpressionContainer(path.parent)。更多關於 babel.types 的操作可以參考 handbook 上的說明

但到這邊問題又來了,我們怎麼知道要創建什麼 node 呢?

我一開始也不知道,但抬頭想一想,AST Explorer 不是就會幫我們轉換 AST 嗎?那就把我們預期的結果程式碼也貼上去,不就知道他的 AST 長相了嗎?

大膽將 <FormattedMessage id={'#words-need-i18n'}> 貼上去後,就能得到其 AST 結構:

預期結果的 AST 結構

接著呢,就到 babel 官網的 docs 裡面去查詢每一種需要創建的 type,各自要填入哪些參數,舉例來說,<FormattedMessage> 會是一個被 JSXOpeningElement 包起來,從 docs 能看到非常詳細的說明:

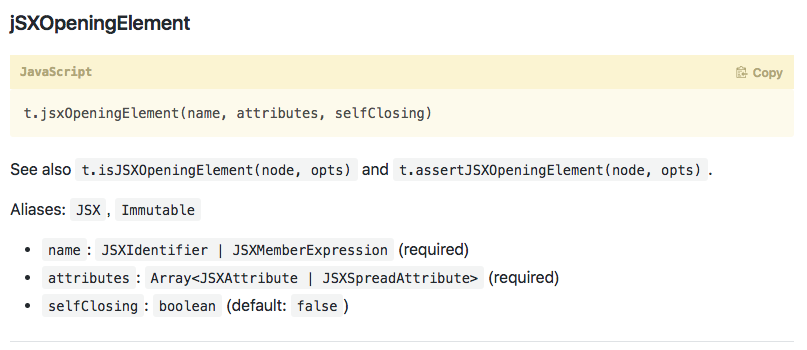

JSXOpeningElement

我們要填入三個參數: name, attributesselfClosing,第一與第三個很好理解,中間的 attributes 裡面包含了其他的 type,這時你就需要再繼續往下查,直到完成所有需求為止。

照著這樣的思路,一一將 AST 內的結構轉換到你的 plugin 程式碼內,就大功告成啦!

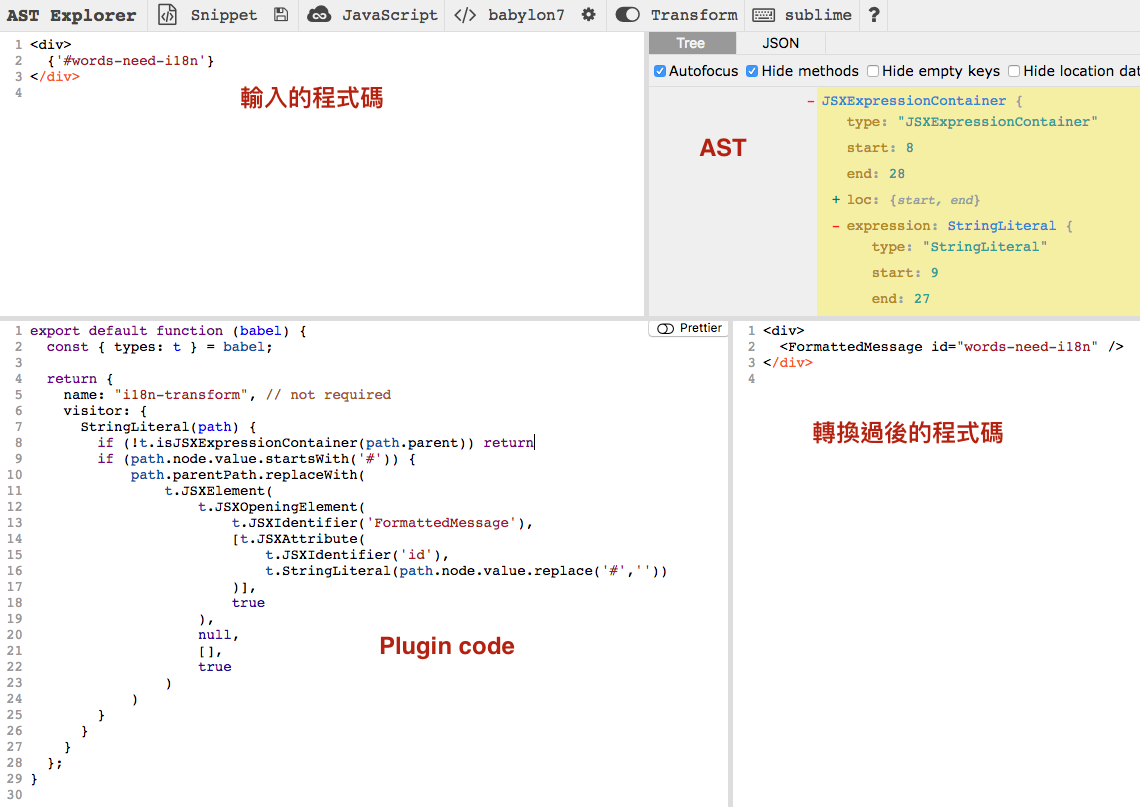

最終結果

結論

當然這只是個很簡陋的實作,不過也算是把 plugin 的製作概念呈現了一遍,並稍加了解了 AST 的重要性與實用性。

在實作你所想要的 plugin 功能時,勢必會遇到複雜得多的狀況,建議大家還是直接在 handbook 上查看最直接,上面有更詳細的 API 介紹與教學,包含 babel-template 、 babel-types 的 builderValidators,更有 Best Practices 可供參考。也可以看看高手們的作品

最後,不知道有沒有讀者會覺得整個 Plugin 的邏輯操作與大家熟悉的 jQuery 有點類似?都是選取到某個元件後,就針對該元件進行更動:$('StringLiteral').textContent = '<FormattedMessage id={'xxx'}>'

我在查資料的過程中發現一篇非常有趣又很清楚的介紹,其中就是以 jQuery 來做類比(節錄其 slides 中的一段):

Babel:Javascript :: jQuery:DOM

jQuery 幫助你改變 DOM,而 Babel 幫助你轉化 Javascirpt

實在是很貼切的比喻不是嗎?

資料來源

  1. Writing custom Babel and ESLint plugins
  2. How writing babel-plugin is like wrigint jQuery
  3. Babel Plugin Handbook
  4. AST Exporler
  5. JAVASCRIPT AST VISUALIZER
  6. AST specification

關於作者:
@arvinh 前端攻城獅,熱愛數據分析和資訊視覺化


#ES6 #javascript #babel #ast #pattern
