FLIP 技巧總複習


前言

在前端的世界中,如何優化 performance 一直都是很重要的議題,也常常被拿來當作評斷前端工程師能力的一個依據。效能調教有許多方面可以探討,但最主要的重點就是希望使用者在操作網站時,不會感受到頁面跳動,尤其是當網站有動畫效果時,些微的跳動就會引起使用者注意。

大概在去年的時候,同事為了解決 CSS Animation 在頁面上的不順暢,研究了不少 hack 技巧,其中一個讓我覺得很特別的就是今天的主角:FLIP。

FLIP 技巧已經出來好幾年了,但我也是去年才知道,今天這篇算是個複習與回顧,順便分享給還不知道此技巧的讀者。

什麼是 FLIP?為什麼我們需要它?

在開始介紹 FLIP 之前,必須先說明一下我們在製作 CSS 動畫時,可能會遭遇的效能問題。

舉例來說,今天我們想要製造一個如下效果的動畫:

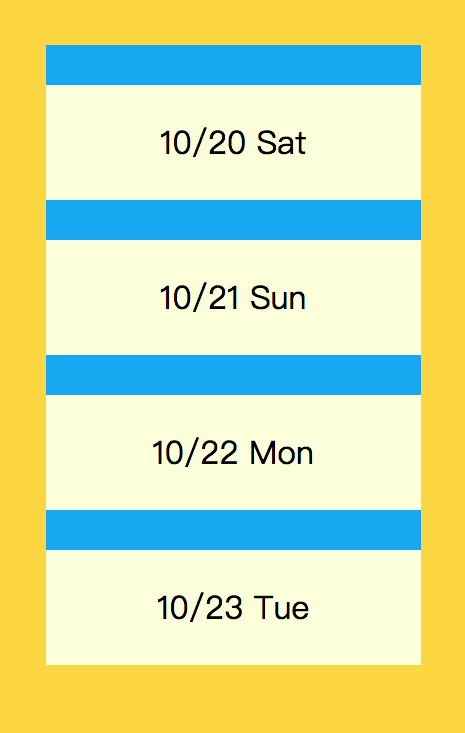

Bad animation
code link

我們通常會需要調整 DOM 元素的位置與大小,而這類的操作會造成瀏覽器偵測到潛在的 Layout 改變,而重新從 pixel pipeline 的 Layout 階段開始 reflow 與 repaint,若同時在這階段進行其他 js 操作或是頁面互動,就會降低 fps,也就代表著頁面可能會掉幀,造成視覺上的跳動。

當然在目前硬體設備越來越強大的狀態下,其實像上圖中的動畫很難會有問題,但若是背後有其他繁重的 js 在運作,還是有可能出現下面這樣的 fps 狀態:

Jank FPS

解決方法通常就是要想辦法將這類花費昂貴的動畫改用 transformopacity 來製作,讓動畫的進行能在 Composite 階段進行即可,不須動到 Layout。

這時候就可以引入 FLIP 技巧來幫忙了!透過 FLIP 可以將那些會導致 Layout 更動的動畫,轉成以 transform 這樣的屬性來達成。

FLIP

如果你直接 google 搜尋 FLIP,可能會查到滑板教學;搜尋 FLIP CSS,應該會出現卡片翻轉的動畫教學。

那到底 FLIP 跟網頁動畫的優化有什麼關係呢?

FLIP 其實是四個字的組合:First, Last, Invert, Play:

  • First:在 FLIP 技巧中,我們需要先記錄下動畫元件的初始狀態。

  • Last:接著進行一些運算後,套用動畫的最終狀態在動畫元件上,並且將完成動畫後的狀態記錄下來。

  • Invert:FLIP 最主要的 hack 就是發生在這個階段。根據前兩個步驟,我們可以知道該動畫物件在動畫期間的位置變化,接著利用 transformscale,將物件從動畫結尾位置移動回初始狀態的地點。

  • Play:在最後的步驟時,元件已經被我們 transform 回起始點了,這時只要將 transform 屬性移除,並加上 transition 的效果,我們就能完美的消除原先昂貴的 Layout change,改以能擁有獨自 Layer 的 transform 來處理動畫效果。

文字敘述可能不夠好懂,David Khourshid 做的這個範例應該就能非常清楚的說明 FLIP 原理:

See the Pen How the FLIP technique works by David Khourshid (@davidkpiano) on CodePen.

解釋起來其實會發現跟 FLIP 這個字其實也是很吻合的,把元件從結束狀態 ”翻“ 回初始狀態。

看到這邊可能會有些人覺得困惑,為什麼要這麼麻煩,不能直接用 transform 搭配 transition 將元件移動至結束位置嗎?

的確是可以,但如果你今天是要優化原先寫好的動畫,變成要重新手動計算 transform 的位置與 scale 的比例,是件麻煩的事,倒不如讓瀏覽器幫你處理這部分的計算,只要算出起點與終點位置的差異即可。

此外,將元件先移至結束位置,再 transform 回去起點的方式,可以讓瀏覽器先知道這個動畫會走的過程,據說有助於更快的處理動畫。(但我沒有實際測試過,並非百分百確定有這種效果,也歡迎大家幫忙補充!)

接著我們實際做做看

依照 FLIP 原則,我們將一開始的動畫做點調整:

  • First:
1
2
// Fisrt: 記錄初始狀態
const collapsed = elem.getBoundingClientRect();
  • Last:
1
2
3
4
// 進行運算, 套用動畫結尾的 css style
elem.classList.add('expanded');
// Last: 紀錄結束狀態
const expanded = elem.getBoundingClientRect();
  • Invert:
1
2
3
4
5
6
7
8
9
10
11
12
// INVERT
// 根據在 F 與 L 紀錄的位置,我們算出其位置差距 (top 與 left)
const invertedTop = collapsed.top - expanded.top;
const invertedLeft = collapsed.left - expanded.left;
// 大小的部分則是用寬高差去計算 scale 的比例
const invertedWidth = collapsed.width / expanded.width;
const invertedHeight = collapsed.height / expanded.height;
// 設定 transform origin,代表動畫要從哪裡開始
elem.style.transformOrigin = 'top left';
// 將算好的差距 apply 到 transform 屬性上
// 這樣就能將元件 ”翻“ 回初始位置
elem.style.transform = 'translate(' + invertedLeft + 'px, ' + invertedTop + 'px) scale(' + invertedWidth + ', ' + invertedHeight + ')';
  • Play:
1
2
3
4
5
6
7
8
9
10
// PLAY
// 利用 Raf,在下個 frame 開始時再做動畫
requestAnimationFrame(function(){
// 設定 transition,並移除 transform,讓他再 "翻" 到結尾位置
elem.style.transition = '550ms ease-out';
elem.style.transform = '';
});
elem.addEventListener('transitionend', function() {
elem.style.transition = '';
});

經由 FLIP 技巧調整過後的動畫:

See the Pen FLIP - good by Arvin (@arvin0731) on CodePen.

我一開始看到這個實作時,稍微有點困惑,覺得為什麼可以直接先加上結尾狀態的 css,而不會讓元件真正更動?

原因很簡單,就在於這些動作是在瀏覽器繪製下一個 frame 之前就做完的,在瀏覽器真正過了 16ms,要開始繪圖時,我們已經 apply 了另一個繪圖需求,也就是 transform。所以並不會看到元間跑到結束位置的狀況。

從下面這張圖應該會更好理解:

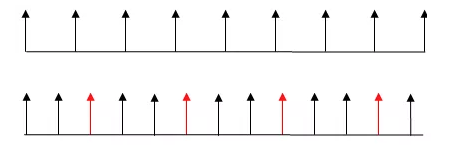

FPS
圖片來源

上排黑色箭頭代表每一次的 frame render,下排則是繪圖需求,而紅色可以想做是我們計算結尾位置的動作。可以明顯看到,在每次紅色箭頭的後面,真正開始繪圖前,都有新的繪圖需求會蓋過去,因此瀏覽器並不會渲染紅色箭頭的部分。

另外這邊要注意兩件事,第一個是 F、L、I 的時間需要掌控在 100ms 之內,根據 Paul Lewis 的 FLIP 介紹文章,使用者在做了互動後,到感知動畫的發生,這中間可以有 100ms 的空隙,我們只要能在這 100ms 中將初始與結尾位置計算完,並翻回初始點,使用者就不會感受到任何差異。

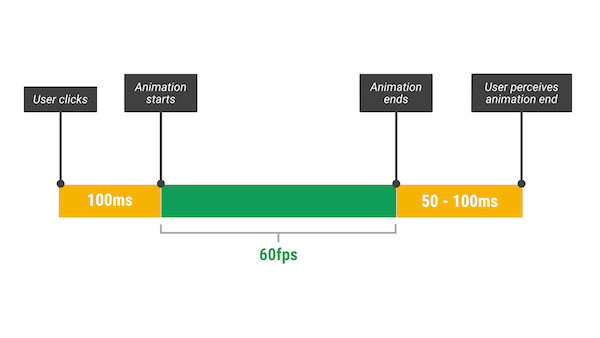

user perception
圖片來源

最後,在這個例子中,我需要利用 transitionend 這個事件,在動畫的最後把 transition 拿掉,否則下一次要計算動畫終點位置時 elem.classList.add('expanded');,就會產生 transition 效果,那不是我們要的。

結論

FLIP 技巧的概念很簡單,但實作起來的確會增加不少程式碼,但好在有不少套件可以使用,也能搭配 Web Animations API (polyfill) 來開發。比較推薦的是 David Khourshid 的 flipping.js,他在去年也有寫了一篇文章來介紹 Animating Layouts with the FLIP Technique,其中還有講到如何將 FLIP 應用在兩個獨立的元件上,寫得很棒很清楚,推薦大家直接去閱讀!

資料來源

  1. Animating Layouts with the FLIP Technique
  2. [javascript] requestAnimationFrame 優化動畫效率與資源
  3. FLIP Your 60 FPS Animations, FLIP ’Em Good
  4. FLIP Your Animations
