從頭打造一個簡單的 Virtual DOM


前言

過年除舊佈新,剛好趁這個機會來複習一下已經是老觀念的 Virtual DOM。很多人在講到 React 的時候都一定會提到 Virtual DOM,而問到 Virtual DOM 的好處時,就會說到實際 DOM 的操作成本很貴,所以透過 Virtual DOM 可以降低成本。

你在除夕餐桌上這樣講可能沒問題,面試只講這樣應該不太好。

畢竟你最後還是會操作實體 DOM 啊,這樣說明太簡化了。

Virtual DOM 的由來可以從 MVC 和 MVVM 的架構追溯起,主要都是為了解決前端頁面呈現、資料更動、使用者操作這三種狀態交互作用產生的複雜性,MVC 提供了一個解法,MVVM 提出的 View Model 有了優化的方案,還有 data 與 view 雙向綁定的方式等等,而 React 提出了另一種思路,但那不是我今天的重點,有興趣且還不知道這些名詞是什麼的讀者可以去搜尋看看,有很多文章在說明這些資訊與歷史。

React 的 Virtual DOM 是因應其數據與 UI 更新繪製的特殊思路而提出的效能解決方案。

React 希望在資料更新時,能夠直接重新渲染頁面,不用主動去探究是數據的哪部份發生變化,要對應去更新頁面哪一部分的 DOM。但頁面重新渲染的成本可是更高,所以才需要 Virtual DOM 作為緩衝,透過資料更新後,重新繪製 Virtual DOM,與實體 DOM 進行 Diff,最後再把差異部分 Patch 上去,這不僅修正了重新渲染的成本問題,也降低了 data 與 view 交互更新的複雜度,提高了 developer 的開發體驗。

說了這麼多,其實今天就只是單純想自己手刻一個 Virtual DOM 來理解一下該怎麼實現這樣的功能,畢竟知道了概念,總覺得手刻應該不難。
手刻 Virtual DOM 其實也沒什麼太大意義,但很多時候就是 for fun,然後做個記錄。

主要參考至 @ycmjasontalkblog,非常推薦欣賞,講者的熱情完全掩蓋掉音訊不佳的缺點,又很清楚地介紹了 VDOM 實作。

所以,Virtual DOM 到底長什麼樣子?

Virtual DOM 就只是個 javascript plain object,並且模仿 Actual DOM 的結構(但當然簡化很多):

1
2
3
4
5
6
7
const vElement = {
tagName: 'div',
attrs: {
id: 'v-element',
},
children: []
};

一個基本的 VDOM,我們只需要元素名稱(tagName)、元素屬性(attrs)與其 Children list(既然是虛擬 DOM,這個 plain object 裡面的屬性其實隨便你取名,只要對應得到實際 DOM 即可)。

根據這個想法,我們可以模仿現存的 VDOM lib,提供一個 createElement 的 function:

createElement.js
1
2
3
4
5
6
7
8
9
10
11
export default (tagName, { attrs = {}, children = [] }) => {
const vElement = Object.create(null);

Object.assign(vElement, {
tagName,
attrs,
children,
});

return vElement;
};

Note: 利用 Object.create(null)Object.assign 的方式產生物件,可以避免直接採用 Object literals 的方式會繼承到 object prototype 的屬性。

使用方式如下:

main.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
import createElement from './createElement';

const vRootApp = createElement('div', {
attrs: {
id: 'root',
},
children: [
createElement('img', {
attrs: {
src: 'http://placekitten.com/200/300',
},
}),
],
});
console.log(vRootApp);

結果:

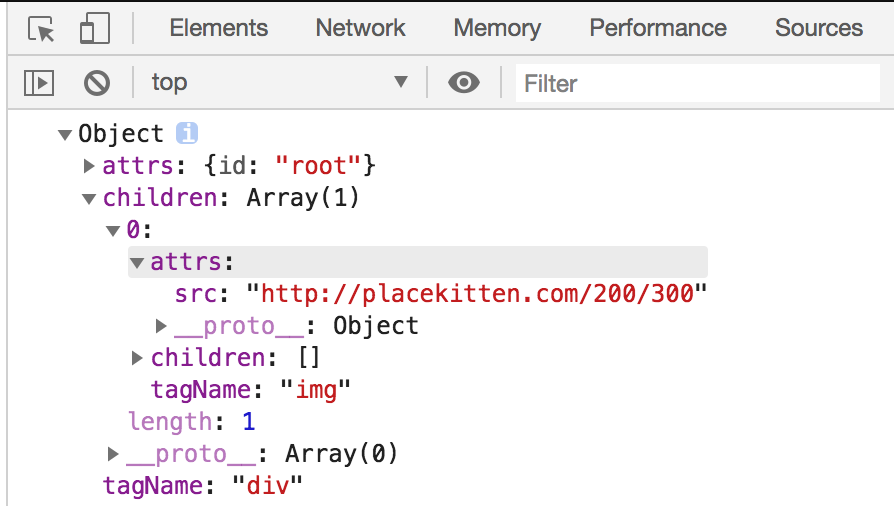

vdom-createElement

從 Virtual DOM 到 Real DOM

有了 Virtual DOM,我們還需要一個 render 函數來將其繪製到頁面上。方法很簡單,我們只需要 document.createElementsetAttributeappendChild 三個 web api 即可完成:

render.js
1
2
3
4
5
6
7
8
9
10
11
const renderElem = ({ tagName, attrs, children }) => {
const elem = document.createElement(tagName);
for (const [k, v] of Object.entries(attrs)) {
elem.setAttribute(k, v);
}
for (const child of children) {
elem.appendChild(renderElem(child));
}
return elem;
};
export default renderElem;

根據 tagName 使用 document.createElement 來建立實際的 DOM 物件,並且將 attrs 一個一個 setAttribute 到實際的 DOM 元素上;最後再將 children 遞迴丟入 renderElem 函數中,將所有小孩的實際 DOM object 都建立好並 appendChild 到上層的實際 DOM 物件上,最後將完整的 real DOM object 回傳出去。

以概念來說基本上這樣就完成了,但可以讓他在完整一點,提供 textNode 的支援,利用 document.createTextNode 來產生純 string 的元素,稍微修改 render.js 如下:

render.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
const renderElem = ({ tagName, attrs, children }) => {
const elem = document.createElement(tagName);
for (const [k, v] of Object.entries(attrs)) {
elem.setAttribute(k, v);
}
for (const child of children) {
elem.appendChild(render(child));
}
return elem;
};
const render = (vNode) => {
if (typeof vNode === 'string') {
return document.createTextNode(vNode);
}
return renderElem(vNode);
};
export default render;

render 函數回傳的基本上就會是一顆完整的 Virtual DOM Tree 了,舉個例子來看:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
import createElement from './createElement';
import render from './render';

const vRootApp = createElement('div', {
attrs: {
id: 'root',
},
children: [
'Hello VDOM',
createElement('img', {
attrs: {
src: 'http://placekitten.com/200/300',
},
}),
],
});

const rootApp = render(vRootApp);

結果如下,Virtual DOM 就是個 Javascript plain object,而經由 render 函數回傳的即是包含實際 DOM 屬性的 Real DOM:

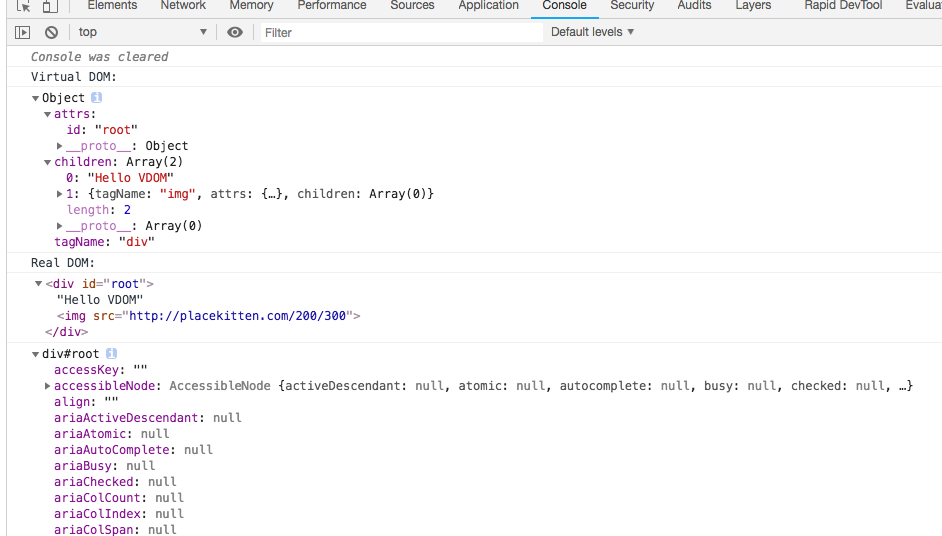

Render to real dom

掛到頁面上吧!

透過 render 我們有了實體 DOM,但這樣還沒辦法在頁面上顯示,需要有個類似 ReactDOM.render 的方法來幫助我們實現:

mount.js
1
2
3
export default (element, targetNode) => {
targetNode.appendChild(element);
};
main.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
import createElement from './createElement';
import render from './render';
import mount from './mount';

const vRootApp = createElement('div', {
attrs: {
id: 'root',
},
children: [
'Hello VDOM',
createElement('img', {
attrs: {
src: 'http://placekitten.com/200/300',
},
}),
],
});

const rootApp = render(vRootApp);
mount(rootApp, document.getElementById('rootApp'));

很簡單,就把我們產生的 Real DOM appendChild 到 targetNode 下就好。

或是也能用 targetNode.replaceWith(element); 的方式直接取代掉 targetNode。(不過要注意一下 IE 是無法使用的喔!)

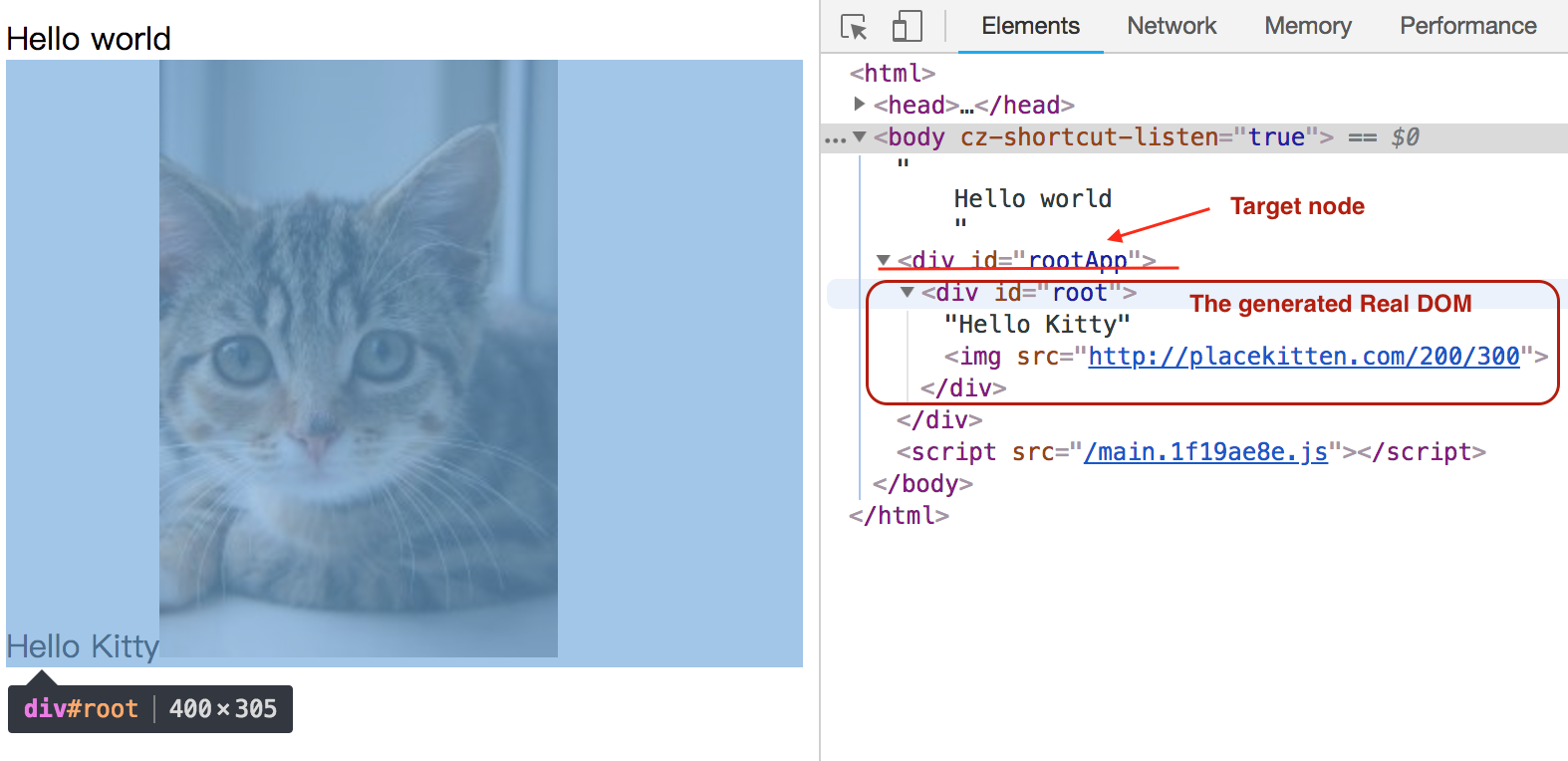

Mounted DOM

Diff Virtual DOM - Reconciliation

知道怎麼產生 Virtual DOM 並繪製到頁面上後,也是時候進入重頭戲了!

如前言所說,Virtual DOM 作為我們操作 Real DOM 的一層緩衝,我們比較經過狀態變化後產生的新舊 Virtual DOM 來找出實際需要更新的 Real DOM 位置,如此一來,儘管每次都重新 Render,實際更新的 DOM 也不會是全部,可以大幅改善直接重新渲染的效能問題。

而 tree diff 的演算法其實很複雜,如果用 Tree Edit Distance 的方式遞迴檢查每個節點,複雜度將可達到 O(n^3),是非常驚人的數字,幾乎無法在短時間處理完,因此 React 所提出的 reconciliation 制定了一些策略,來將複雜度從 O(n^3) 降至 O(n)。React 官方文檔其實說明得很清楚

主要有兩個假設:

  1. 只需要比較同一層的節點,同一層內的元素若擁有不同的 type,往下長出的樹就會不同。
  2. 同樣 type 的元件,開發者可以使用 key 這個 props 來決定其子樹是否需要重新 render。

如假設一提及,我們只比較新舊兩棵 Virtual DOM Tree 中,同個父節點下的所有子節點,若發現某個節點不存在了,那就整個子樹都會刪除不去進一步比較。

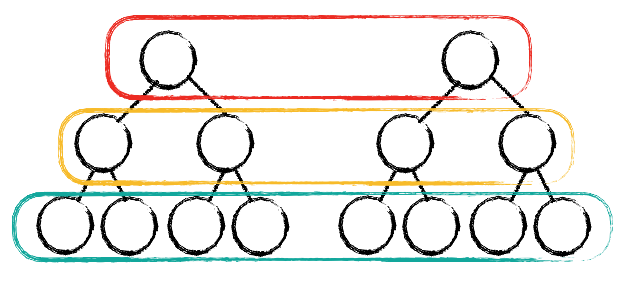

只比同 level 的 node

這樣做的意思就是說,如果今天發生了一些跨層級的操作,像是整顆子樹被搬移到另一個節點上,對 React 來說,會是刪掉原有的子樹,然後重新在新的位置建立一模一樣的子樹出來:

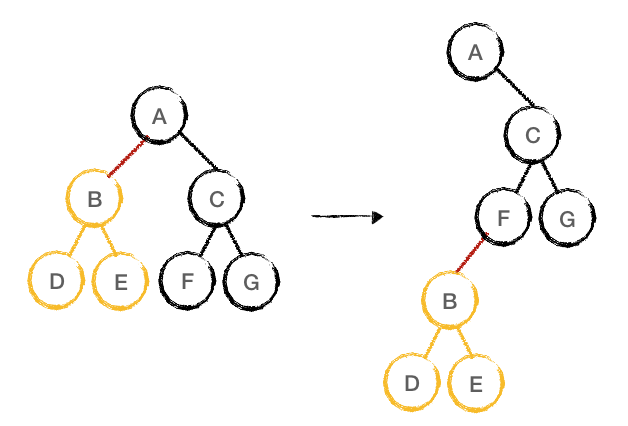

刪掉原子樹,在新位置重建

Note: 實際上 React 在這兩個假設下,還做了許多更細節的事情(component diff、element diff),可以先去參考這篇很久之前的文章,再去閱讀 React fiber 的介紹

基於這兩個假設我們可以開始實作簡單版的 Virtual DOM Diffing 演算法,基本上有四個 cases 處理:

  1. newTreeRoot 為 undefined,也就是某個節點被刪除了。
  2. 兩個 Node 都是純字串。
  3. 一個 Node 為純字串,一個 Node 為 Virtual Element。
  4. 新舊 TreeRoot 的 TagName 不同。

根據這四種 cases 我們個別處理,並且回傳一個 patch 函數,供之後來將 diff 完的結果 attach 到 Real DOM 上 (Note: r 開頭的都代表 Real DOM,v 開頭為 Virtual DOM):

diff.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
import render from './render';
const diff = (oldVTreeRoot, newVTreeRoot) => {
// 假設 oldVTreeRoot 一定都存在,只有 newVTreeRoot 有機會被刪除,也就是 undefined
if (newVTreeRoot === undefined) {
// 回傳 patch 函數,會接收 Real DOM,這邊 r 開頭的都代表 Real DOM,v 開頭為 Virtual DOM
return rNode => {
// 因為新的 Virtual DOM Tree 是空的,所以回傳的 Patch 函式就是直接把 Real DOM 刪除。
rNode.remove();
return undefined;
}
}
if (typeof oldVTreeRoot === 'string' ||
typeof newVTreeRoot === 'string') {
if (oldVTreeRoot !== newVTreeRoot) {
// 這邊包含兩種 cases:
// Case 1:新舊 Virtual DOM Tree 其中一個為 string,一個為 Virtual Node,所以當然會 !==
// Case 2:是兩者都為 string,但 !==
// 我們直接根據新的 Virtual Tree render 新的 Real Tree,並 replace 掉原本的 Real Tree
return rNode => {
// 回傳 patch 函數
const rNewNode = render(newVTreeRoot);
rNode.replaceWith(rNewNode);
return rNewNode;
};
} else {
// 若都為 string 且值相同,那就不用改。
return rNode => rNode; // 回傳 patch 函數
}
}
if (oldVTreeRoot.tagName !== newVTreeRoot.tagName) {
// 根據優化 Tree diffing 演算法的假設一,只要 tagName 不同,我們就直接重新 render。
return rNode => {
// 回傳 patch 函數
const rNewNode = render(newVTreeRoot);
rNode.replaceWith(rNewNode);
return rNewNode;
};
}
// ...
};
export default diff;

聰明的你看到這邊就會發問了:tag name 相同的 case 沒有處理到啊?

沒錯,如果新舊兩棵 Virtual Tree 的 tag name 都一樣,那我們還得比 attributes,而要比較兩個節點的所有 attributes,不如直接 replace 上新的就好。但要注意,因為 attributes 很多,所以會產生多個 patch 函數需要被 apply 到 Real DOM 上,我們額外用一個陣列暫存,最後回傳一個 wrapper patch 函數,把所有暫存的 patch 函數都 apply 到傳進來的 Real DOM :

diffAttrs.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
const diffAttrs = (oldAttrs, newAttrs) => {
// 因為 attributes 很多,需要一個 array 來存所有需要的 patch 函數
const patches = [];
// 放上新的 attributes
for (const [k, v] of Object.entries(newAttrs)) {
patches.push(rNode => {
// 暫存 patch 函數
rNode.setAttribute(k, v);
return rNode;
});
}
// 移除舊的 attributes
for (const k in oldAttrs) {
if (!(k in newAttrs)) {
patches.push(rNode => {
// 暫存 patch 函數
rNode.removeAttribute(k);
return rNode;
});
}
}
// 最後傳出去的外層 patch 函數
return rNode => {
for (const patch of patches) {
// 把每個暫存的 patch 函數都 apply 到 Real DOM 上
patch(rNode);
}
return rNode;
};
};
export default diffAttrs;

處理完 attributes 後,我們還得考慮 children,diff children 的方式其實跟 diff 整棵樹一樣,但我們要考慮到子樹的長度:

  1. oldVChildren.length === newVChildren.length,那就直接 diff(oldVChildren[i], newVchildren[i]),i 從 0 到 oldVChildren.length
  2. oldVChildren.length > newVChildren.length,跟 case 1 其實一樣,因為新子樹比較少,就代表有 Node 被刪除,在我們原本的 diff 函式中有處理了。
  3. oldVChildren.length < newVChildren.length,新子樹比較長,那就先把舊子樹的所有點先 update 好,再把剩餘的新子樹 patch 上去。

從上述三個 cases 來看,我們橫豎都需要 loop oldVChildren 一次,最後若有多餘的 newVChildren 再想辦法 update 上去。另外,這邊一樣需要暫存多個 patch 函數,實作細節我註解在 code 裡比較清楚,最後回傳的 patch 函數比較特別:

diffChildren.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
const diffChildren = (oldVChildren, newVChildren) => {
// 無論如何都 loop 過 oldVChildren 一次,把所有 diff 回傳的 patch 函數暫存在 childrenPatches 內
// 這是一定會 apply 到 old tree 的部分。
const childPatches = [];
oldVChildren.forEach((oldVChild, i) => {
childPatches.push(diff(oldVChild, newVChildren[i]));
});
// 接著我們看看 `newVChildren` 是否有多餘的子樹需要處理
// 若有,我們產生的 patch 函數就是單純 `render` 出 Real Node 並且
// appendChild 到 patch 傳進的 Real Node 上(實際要被 patch 的 parent 節點)
const additionalPatches = [];
for (const additionalVChild of newVChildren.slice(oldVChildren.length)) {
additionalPatches.push(rNode => {
rNode.appendChild(render(additionalVChild));
return rNode;
});
}
return rParent => {
// 由於這是 children 的 patch,吃進來的會是 parent 的 Real DOM
// 我們要抓出 `rParent.childNodes` 來針對 old tree 做 patch
// zip 函數其實就是 lodash 的 zip,成對將 childPatches, rParent.childNodes 的元素並排傳出,這樣比較簡潔
for (const [patch, rChild] of zip(childPatches, rParent.childNodes)) {
patch(rChild);
}
// 最後把 new tree 多餘的 patches 直接 patch 到 parent 的 Real DOM 下即可(因為我們是 appendChild)
for (const patch of additionalPatches) {
patch(rParent);
}
return rParent;
};
};

最後在我們原本的 diff.js 中的最後面加上:

diff.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
import render from './render';
const diff = (oldVTreeRoot, newVTreeRoot) => {
if (newVTreeRoot === undefined) {
// ....
}
if (typeof oldVTreeRoot === 'string' ||
typeof newVTreeRoot === 'string') {
if (oldVTreeRoot !== newVTreeRoot) {
// ....
} else {
// ....
}
}
if (oldVTreeRoot.tagName !== newVTreeRoot.tagName) {
// ....
}
const patchAttrs = diffAttrs(oldVTreeRoot.attrs, newVTreeRoot.attrs);
const patchChildren = diffChildren(oldVTreeRoot.children, newVTreeRoot.children);

return rNode => {
patchAttrs(rNode);
patchChildren(rNode);
return rNode;
};
};
export default diff;

完整的 diff code 可以看這邊 codesandbox

到這邊為止,Virtual DOM 算是告一段落了!

最後修改下 main.js,做點變化讓大家看製作出的 VDOM 效果

我們讓 createVApp 柯里化,多傳一個參數 count 進去改變 attributes 跟圖片尺寸,接著 setInterval 讓每兩秒產生一個隨機數字當作 count 值,用來 update 我們的節點:

main.js
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
const createVApp = count => createElement('div', {
attrs: {
id: 'root',
dataCount: count, // we use the count here
},
children: [
'Hello Kitty',
createElement('img', {
attrs: {
src: `http://placekitten.com/${count}00/${count}00`,
},
}),
],
});

let vApp = createVApp(0);
const rApp = render(vApp);
let rRootEl = mount(rApp, document.getElementById('rootApp'));
setInterval(() => {
const n = Math.floor(Math.random() * 10);
const vNewApp = createVApp(n);
const patch = diff(vApp, vNewApp);
// 每次 patch 完就 assgin 回原有變數,這樣下個 interval 才會抓到更新的樹
rRootEl = patch(rRootEl);
vApp = vNewApp;
}, 2000);

效果如下,可以看到圖片一直變動,但是我們真的只改到了需要改的節點與 attributes,並不會整個頁面重新刷新:

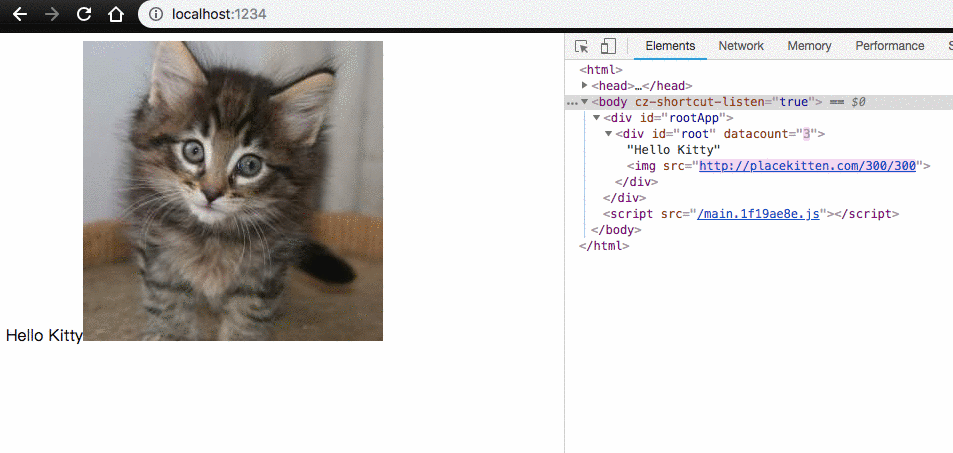

demo

結論

雖然沒辦法跟市面上實際的 VDOM 相提並論,但是從這簡單的實作可以很清楚的知道整個概念與要解決的問題,我覺得是蠻不錯的小練習,接下來再去看 React 或是 Vue 在這方面的實作應該會比較有頭緒一些!
最後再附上一次 codesandbox 連結讓想玩的人直接試試:codesandbox

資料來源

  1. Video: Building a Simple Virtual DOM from Scratch - Jason Yu
  2. Blog: Building a Simple Virtual DOM from Scratch - Jason Yu
  3. React 源碼剖析系列 - 不可思議的 react diff
  4. 深度剖析:如何实现一个 Virtual DOM 算法

關於作者:
@arvinh 前端攻城獅,熱愛數據分析和資訊視覺化

喜歡我們的文章嗎?歡迎分享按讚給予我們支持和鼓勵!





訂閱 TechBridge Weekly 技術週刊,每週發送最精華的技術開發、產品設計的資訊給您



TechBridge Weekly 技術週刊編輯團隊

TechBridge Weekly 技術週刊團隊是一群對用技術改變世界懷抱熱情的團隊。本技術共筆部落格初期專注於Web前後端、行動網路、機器人/物聯網、資料科學與產品設計等技術分享。This is TechBridge Weekly Team Tech Blog, which focus on web, mobile, robot, IoT, Data Science technology sharing.

關於我們 / 技術日報 / 技術週刊 / 粉絲專頁 / 訂閱RSS

留言討論
